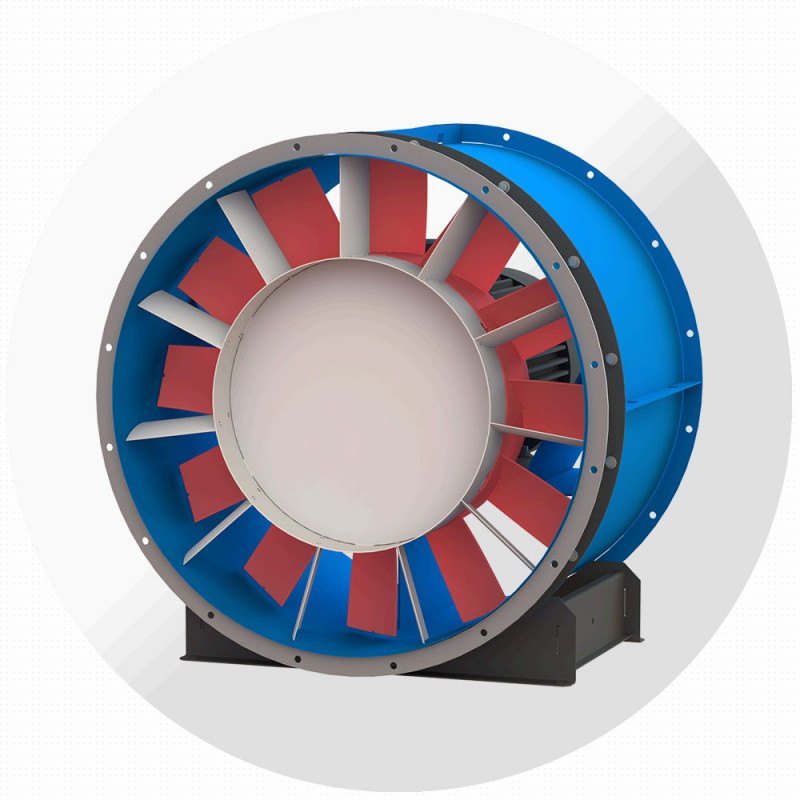

Осевой вентилятор ВО-13-284 №9, Ø900 мм

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ВО-13-284-9

Технический лист ВО-13-284 — страницы каталога заводаСкачать ↓Каталог «Дополнительная комплектация» 2024Скачать ↓Сертификат ISO 9001 завода «Виктория»Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Осевой вентилятор ВО-13-284 №9: диаметр колеса 900 мм, производительность 4300–53 800 м³/ч, давление до 966 Па, двигатели 0,37–22 кВт. Общеобменная вентиляция.

⚙️ Подбор и заказ

Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Страна Россия

Масса, кг 94–300

Частота вращения, мин⁻¹ 1500 / 1000 / 750

Мощность двигателя, кВт 0,37–22

Бренд Виктория

Полное давление, Па до 966

Производительность, м³/ч 4300–53 800

Диаметр колеса, мм 900

Номер вентилятора 9

Тип Канальный осевой

Серия ВО-13-284

Подробно

Описание

Осевой вентилятор ВО-13-284 №9 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 9: диаметр рабочего колеса 900 мм. В каталоге завода 76 исполнений по двигателю: производительность от 4300 до 53 800 м³/ч, полное давление до 966 Па, мощность 0,37–22 кВт.

Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.

СерияВО-13-284

Номер и диаметр колеса№9 · 900 мм

Производительность4300–53 800 м³/ч

Полное давлениедо 966 Па

Мощность двигателя0,37–22 кВт

Частота вращения1500 / 1000 / 750 мин⁻¹

Масса94–300 кг

НазначениеОбщеобменная вентиляция

ПроизводствоРоссия, завод «Виктория»

Исполнения по электродвигателю

Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.

1500 мин⁻¹ — 23 исполнения

Обозначение	Лопаток	Угол, °	Q, м³/ч	Pv, Па	Psv, Па	Двигатель	N, кВт	n, мин⁻¹	Масса, кг
ВО-13-284-4/15-9-2,2-1500	4	15	8700–27 100	264…1	4253…1	АИР90L4	2,2	1420	105
ВО-13-284-4/20-9-2,2-1500	4	20	12 400–30 200	278…1	9255…1	АИР90L4	2,2	1420	105
ВО-13-284-4/25-9-3-1500	4	25	13 500–33 200	309…1	5282…1	АИР100S4	3	1410	112
ВО-13-284-6/15-9-3-1500	6	15	10 900–30 100	346…1	6329…1	АИР100S4	3	1410	115
ВО-13-284-8/15-9-3-1500	8	15	12 000–31 500	380…1	3359…1	АИР100S4	3	1410	112
ВО-13-284-4/30-9-4-1500	4	30	19 800–37 600	323…2	2263…1	АИР100L4	4	1410	112
ВО-13-284-6/20-9-4-1500	6	20	13 200–34 800	374…1	1349	АИР100L4	4	1410	115
ВО-13-284-6/25-9-4-1500	6	25	15 600–37 600	404…2	61 367…1	АИР100L4	4	1410	115
ВО-13-284-8/20-9-4-1500	8	20	15 600–36 000	420…1	9384…1	АИР100L4	4	1410	112
ВО-13-284-10/25-9-5,5-1500	10	25	18 100–40 800	482…255	434…1	АИР112M4	5,5	1440	125
ВО-13-284-12к/17-9-5,5-1500	12	17	10 900–22 800	650…153	1617…1	АИР112M4	5,5	1440	124
ВО-13-284-4/35-9-5,5-1500	4	35	27 200–43 400	343…2	7234…1	АИР112M4	5,5	1440	125
ВО-13-284-6/30-9-5,5-1500	6	30	22 800–42 200	448…2	2371…1	АИР112M4	5,5	1440	125
ВО-13-284-8/25-9-5,5-1500	8	25	16 800–39 200	466…2	8423…1	АИР112M4	5,5	1440	125
ВО-13-284-12к/20-9-7,5-1500	12	20	13 400–29 100	721…253	671…0	АИР132S4	7,5	1455	168
ВО-13-284-6/35-9-7,5-1500	6	35	27 700–46 900	462…3	5346…1	АИР132S4	7,5	1455	170
ВО-13-284-8/30-9-7,5-1500	8	30	24 100–43 300	499…2	9414	АИР132S4	7,5	1455	168
ВО-13-284-10/35-9-11-1500	10	35	31 300–51 300	528…397		АИР132M4	11	1450	168
ВО-13-284-12к/25-9-11-1500	12	25	18 100–34 900	752…363	660…0	АИР132M4	11	1450	168
ВО-13-284-12к/30-9-11-1500	12	30	23 600–41 100	813…506	642	АИР132M4	11	1450	168
ВО-13-284-12к/35-9-15-1500	12	35	27 700–44 900	875…597	639…0	АИР160S4	15	1450	250
ВО-13-284-12к/40-9-18,5-1500	12	40	31 000–49 300	931…735	639…0	АИР160M4	18,5	1460	250
ВО-13-284-12к/45-9-22-1500	12	45	37 000–53 800	966…848	568…0	АИР180S4	22	1470	300

1000 мин⁻¹ — 28 исполнений

Обозначение	Лопаток	Угол, °	Q, м³/ч	Pv, Па	Psv, Па	Двигатель	N, кВт	n, мин⁻¹	Масса, кг
ВО-13-284-4/15-9-0,75-1000	4	15	5700–17 800	114…49	109…0	АИР80А6	0,75	920	94
ВО-13-284-4/20-9-0,75-1000	4	20	8200–19 900	120…60	110…0	АИР80А6	0,75	920	94
ВО-13-284-4/25-9-0,75-1000	4	25	8900–21 800	134…71	122…0	АИР80А6	0,75	920	94
ВО-13-284-6/15-9-0,75-1000	6	15	7100–19 800	150…59	142…0	АИР80А6	0,75	920	95
ВО-13-284-10/15-9-1,1-1000	10	15	8700–21 800	172…71	161…0	АИР80В6	1,1	920	94
ВО-13-284-4/30-9-1,1-1000	4	30	13 000–24 700	140…96	114…0	АИР80В6	1,1	920	94
ВО-13-284-6/20-9-1,1-1000	6	20	8700–22 900	162…78	151…0	АИР80В6	1,1	920	95
ВО-13-284-6/25-9-1,1-1000	6	25	10 200–24 700	175…93	159…0	АИР80В6	1,1	920	95
ВО-13-284-8/15-9-1,1-1000	8	15	7900–20 700	164…66	155…1	АИР80В6	1,1	920	95
ВО-13-284-10/20-9-1,5-1000	10	20	11 100–24 700	189…93	171…0	АИР90L6	1,5	935	104
ВО-13-284-12к/17-9-1,5-1000	12	17	7100–15 000	281…66	267…0	АИР90L6	1,5	935	104
ВО-13-284-4/35-9-1,5-1000	4	35	17 900–28 600	148…124	101…0	АИР90L6	1,5	935	105
ВО-13-284-6/30-9-1,5-1000	6	30	15 000–27 700	194…118	161	АИР90L6	1,5	935	105
ВО-13-284-8/20-9-1,5-1000	8	20	10 200–23 700	182…86	166…0	АИР90L6	1,5	935	105
ВО-13-284-8/25-9-1,5-1000	8	25	11 100–25 800	201…103	183…1	АИР90L6	1,5	935	105
ВО-13-284-10/25-9-2,2-1000	10	25	11 900–26 800	209…110	188…1	АИР100L6	2,2	940	112
ВО-13-284-10/30-9-2,2-1000	10	30	16 700–29 800	223…135	182…0	АИР100L6	2,2	940	112
ВО-13-284-12к/20-9-2,2-1000	12	20	8800–19 100	312…109	290…0	АИР100L6	2,2	940	112
ВО-13-284-6/35-9-2,2-1000	6	35	18 200–30 800	200…145	150…0	АИР100L6	2,2	940	115
ВО-13-284-8/30-9-2,2-1000	8	30	15 800–28 500	216…125	179…0	АИР100L6	2,2	940	112
ВО-13-284-8/35-9-2,2-1000	8	35	19 000–31 800	221…155	167	АИР100L6	2,2	940	112
ВО-13-284-10/35-9-3-1000	10	35	20 600–33 700	228…172	166…0	АИР112MА6	3	950	125
ВО-13-284-12к/25-9-3-1000	12	25	11 900–23 000	325…157	286…0	АИР112MА6	3	950	124
ВО-13-284-12к/30-9-3-1000	12	30	15 500–27 000	352…219	278…0	АИР112MА6	3	950	124
ВО-13-284-12к/35-9-4-1000	12	35	8200–29 500	378…258	276	АИР112MВ6	4	950	124
ВО-13-284-8/20-9-1.5-1000	8	20	10 200–23 700	182…86	166…0	АИР90L6	5	935	105
ВО-13-284-12к/40-9-5,5-1000	12	40	20 400–32 400	402…318	276…1	АИР132S6	5,5	950	168
ВО-13-284-12к/45-9-5,5-1000	12	45	24 300–35 400	418…367	246…0	АИР132S6	5,5	950	168

750 мин⁻¹ — 25 исполнений

Обозначение	Лопаток	Угол, °	Q, м³/ч	Pv, Па	Psv, Па	Двигатель	N, кВт	n, мин⁻¹	Масса, кг
ВО-13-284-4/15-9-0,37-750	4	15	4300–13 400	64…28	61…0	АИР80А8	0,37	700	94
ВО-13-284-4/20-9-0,37-750	4	20	6100–14 900	68…34	62…0	АИР80А8	0,37	700	94
ВО-13-284-4/25-9-0,37-750	4	25	6700–16 400	75…40	69…0	АИР80А8	0,37	700	94
ВО-13-284-6/15-9-0,37-750	6	15	5400–14 800	84…33	80…0	АИР80А8	0,37	700	95
ВО-13-284-10/15-9-0,55-750	10	15	6500–16 400	97…40	90…0	АИР80В8	0,55	700	94
ВО-13-284-4/30-9-0,55-750	4	30	9800–18 600	79…54	64…0	АИР80В8	0,55	700	94
ВО-13-284-6/20-9-0,55-750	6	20	6500–17 200	91…44	85…0	АИР80В8	0,55	700	95
ВО-13-284-6/25-9-0,55-750	6	25	7700–18 600	98…52	89…0	АИР80В8	0,55	700	95
ВО-13-284-8/15-9-0,55-750	8	15	5900–15 500	92…37	87…0	АИР80В8	0,55	700	95
ВО-13-284-8/20-9-0,55-750	8	20	7700–17 800	102…48	93…0	АИР80В8	0,55	700	95
ВО-13-284-10/25-9-0,75-750	10	25	8900–20 100	117…62	106…0	АИР90LА8	0,75	705	104
ВО-13-284-12к/17-9-0,75-750	12	17	5400–11 300	158…37	150…0	АИР90LА8	0,75	705	104
ВО-13-284-6/30-9-0,75-750	6	30	11 300–20 800	109…66	90…0	АИР90LА8	0,75	705	105
ВО-13-284-8/25-9-0,75-750	8	25	8300–19 300	113…58	103…0	АИР90LА8	0,75	705	105
ВО-13-284-8/30-9-0,75-750	8	30	11 900–21 300	121…70	101…0	АИР90LА8	0,75	705	105
ВО-13-284-10/30-9-1,1-750	10	30	12 500–22 400	126…76	102…0	АИР90LВ8	1,1	710	104
ВО-13-284-10/35-9-1,1-750	10	35	15 400–25 300	128…97	93…0	АИР90LВ8	1,1	710	104
ВО-13-284-12к/20-9-1,1-750	12	20	6600–14 400	175…61	163…0	АИР90LВ8	1,1	710	104
ВО-13-284-12к/25-9-1,1-750	12	25	8900–17 200	183…88	161…0	АИР90LВ8	1,1	710	104
ВО-13-284-6/35-9-1,1-750	6	35	13 700–23 100	112…81	84…0	АИР90LВ8	1,1	710	—
ВО-13-284-8/35-9-1,1-750	8	35	14 300–23 800	124…87	94…0	АИР90LВ8	1,1	710	105
ВО-13-284-12к/30-9-1,5-750	12	30	11 600–20 300	198…123	156…0	АИР100L8	1,5	700	112
ВО-13-284-12к/35-9-2,2-750	12	35	13 700–22 100	213…145	155…0	АИР112MА8	2,2	710	124
ВО-13-284-12к/40-9-2,2-750	12	40	15 300–24 300	226…179	156…0	АИР112MА8	2,2	710	124
ВО-13-284-12к/45-9-3-750	12	45	18 200–26 500	235…206	138…0	АИР112MВ8	3	710	124

Расшифровка обозначения

ВО-13-284-10/25-9-2,2-1000

ВО-13-284	тип вентилятора
Z/α	число лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, °
№	номер вентилятора = диаметр колеса в дм
N	установленная мощность двигателя, кВт
n	синхронная частота вращения, мин⁻¹

Габаритные и присоединительные размеры

Спрямляющий аппарат ВО-13-284-СА — Осевой вентилятор ВО-13-284 №9 — Спрямляющий аппарат ВО-13-284-СА

Габаритные и присоединительные размеры ВО-13-284, мм

№ ВО	hэд	D	D1	d	L	L1max	L2	l	b	d1	B	H	H1	n
9	100…132	910	950	12	485	750	425	30	750	15	990	510	1005	16
9	160…180	910	950	12	600	800	530	35	750	15	990	510	1005	16

Габаритные и присоединительные размеры ВО-13-284-СА, мм

№ ВО	D	D1	D2	d	Dвт	L	n	Аппарат спрямляющий ВО-13-284-СА
9	910	950	990	12	540	100	16

Конструкция и особенности

Низкого и среднего давления
Количество лопаток – 12; (аэродинамическая схема аналог К.06)
Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума

Назначение и исполнения

Общего назначения — без обозначения
По типу крепления: 01 (на фланцах); 02 (на опоре)
По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

По запросу производим сейсмостойкие вентиляторы ВО-13-284.

Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.

Где применяется

Приточные и вытяжные системы производственных цехов, складов, паркингов
Вентиляция и кондиционирование общественных и административных зданий
Воздушное отопление, сушильные и технологические установки
Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов

Как подобрать

Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера

Важно знать

Перемещаемая среда

Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.

Сейсмостойкое и специальные исполнения

По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.

Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
