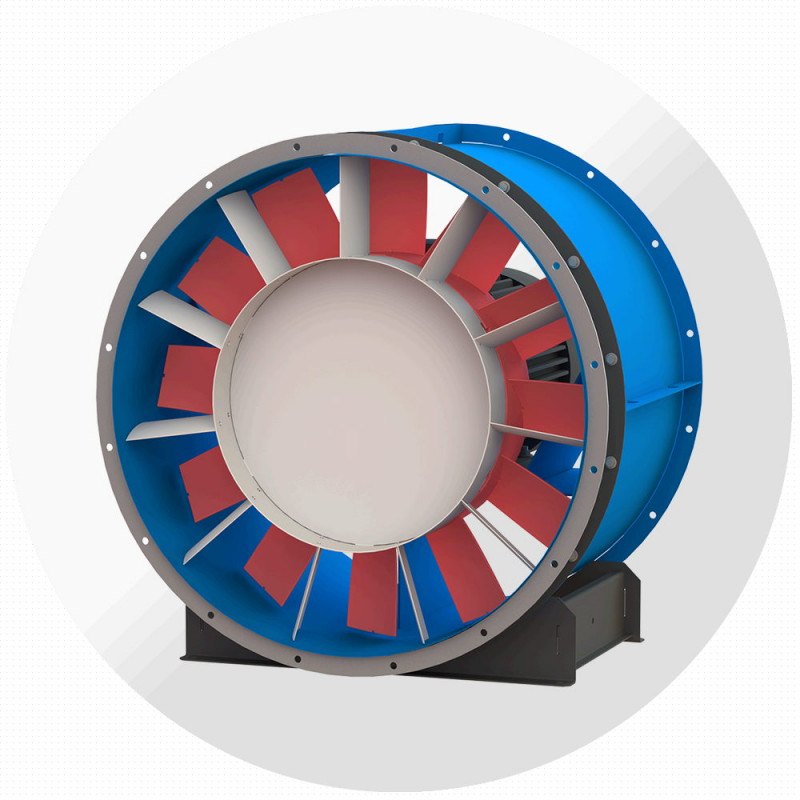

Осевой вентилятор ВО-13-284 №5, Ø500 мм

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: ВО-13-284-5
Осевой вентилятор ВО-13-284 №5, Ø500 мм
Осевой вентилятор ВО-13-284 №5, Ø500 ммОсевой вентилятор ВО-13-284 №5, Ø500 ммОсевой вентилятор ВО-13-284 №5, Ø500 мм
Технический лист ВО-13-284 — страницы каталога заводаСкачать ↓Каталог «Дополнительная комплектация» 2024Скачать ↓Сертификат ISO 9001 завода «Виктория»Скачать ↓
Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты
Осевой вентилятор ВО-13-284 №5: диаметр колеса 500 мм, производительность 900–15 900 м³/ч, давление до 559 Па, двигатели 0,12–18 кВт. Общеобменная вентиляция.

⚙️ Подбор и заказ

Оплата и доставка Отсрочка платежа
Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.
Технические данные

Характеристики

Страна Россия
Масса, кг 26–55
Частота вращения, мин⁻¹ 3000 / 1500 / 1000
Мощность двигателя, кВт 0,12–18
Бренд Виктория
Полное давление, Па до 559
Производительность, м³/ч 900–15 900
Диаметр колеса, мм 500
Номер вентилятора 5
Тип Канальный осевой
Серия ВО-13-284
Подробно

Описание

Осевой вентилятор ВО-13-284 №5 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 5: диаметр рабочего колеса 500 мм. В каталоге завода 61 исполнение по двигателю: производительность от 900 до 15 900 м³/ч, полное давление до 559 Па, мощность 0,12–18 кВт.

Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.

СерияВО-13-284
Номер и диаметр колеса№5 · 500 мм
Производительность900–15 900 м³/ч
Полное давлениедо 559 Па
Мощность двигателя0,12–18 кВт
Частота вращения3000 / 1500 / 1000 мин⁻¹
Масса26–55 кг
НазначениеОбщеобменная вентиляция
ПроизводствоРоссия, завод «Виктория»

Исполнения по электродвигателю

Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.

3000 мин⁻¹ — 9 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-4/20-5-1,1-30004204200–10 200334…16307—1,1281040
ВО-13-284-4/25-5-1,1-30004254600–11 200371…19339—1,1281040
ВО-13-284-6/15-5-1,1-30006153700–10 200416…16395—1,1281033
ВО-13-284-10/15-5-1,5-300010154500–11 200477…19446—1,5288041
ВО-13-284-4/30-5-1,5-30004306700–12 700389…266АИР80А21,5288048
ВО-13-284-6/20-5-1,5-30006204500–11 800450…21419—1,5288040
ВО-13-284-8/20-5-2,2-30008205300–12 200504…23461—2,2288041
ВО-13-284-8/25-5-2,2-30008255700–13 300559…28509—2,2288041
ВО-13-284-6/35-5-3-30006359400–15 900555…40416—3287055
1500 мин⁻¹ — 26 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-4/15-5-0,12-15004151400–450075…3272…0АИР56А40,12135027
ВО-13-284-10/15-5-0,18-150010152200–5500113…47105…0АИР56В40,18135026
ВО-13-284-4/25-5-0,18-15004252200–550088…4780…0АИР56В40,18135027
ВО-13-284-4/30-5-0,18-15004303300–620092…6375…0АИР56В40,18135027
ВО-13-284-6/15-5-0,18-15006151800–490098…3993…0АИР56В40,18135027
ВО-13-284-6/20-5-0,18-15006202200–5700106…5299…0АИР56В40,18135027
ВО-13-284-8/15-5-0,18-15008152000–5200108…43102…0АИР56В40,18135026
ВО-13-284-10/20-5-0,25-150010202800–6200124…61112…0АИР63А40,25135031
ВО-13-284-4/35-5-0,25-15004354500–710097…8166…0АИР63А40,25135030
ВО-13-284-6/25-5-0,25-15006252600–6200115…61104…0АИР63А40,25135030
ВО-13-284-6/30-5-0,25-15006303800–6900127…77105…0АИР63А40,25135030
ВО-13-284-8/20-5-0,25-15008202600–5900119…56109…0АИР63А40,25135030
ВО-13-284-8/25-5-0,25-15008252800–6400132…68120…0АИР63А40,25135030
ВО-13-284-10/25-5-0,37-150010253000–6700137…72123…0АИР63В40,37135031
ВО-13-284-12к/17-5-0,37-150012171900–3800190…43180…0АИР63В40,37135030
ВО-13-284-12к/20-5-0,37-150012202300–4800205…71189…0АИР63В40,37135030
ВО-13-284-6/35-5-0,37-15006354600–7700131…9598…0АИР63В40,37135030
ВО-13-284-10/35-5-0,55-150010355200–8400150…113109АИР71А40,55136034
ВО-13-284-12к/25-5-0,55-150012253000–5800220…104193…0АИР71А40,55136032
ВО-13-284-12к/30-5-0,55-150012303800–6800236…143187АИР71А40,55136032
ВО-13-284-8/35-5-0,55-15008354800–7900145…101110…0АИР71А40,55136033
ВО-13-284-12к/35-5-0,75-150012354500–7500254…175189…0АИР71В40,75135032
ВО-13-284-12к/40-5-1,1-150012405300–8200268…214182…0АИР80А41,1141040
ВО-13-284-12к/45-5-1,1-150012456000–8900282…245174…0АИР80А41,1141040
ВО-13-284-4/20-5-0.12-15004202000–500079…3972…0АИР56А412135027
ВО-13-284-8/15-5-0.18-15008152000–5200108…43102…0АИР56В418135026
1000 мин⁻¹ — 26 исполнений
ОбозначениеЛопатокУгол, °Q, м³/чPv, ПаPsv, ПаДвигательN, кВтn, мин⁻¹Масса, кг
ВО-13-284-10/15-5-0,18-100010151400–350047…1944…0АИР63А60,1886032
ВО-13-284-10/20-5-0,18-100010201800–400051…2546…0АИР63А60,1886032
ВО-13-284-10/25-5-0,18-100010251900–430057…3051…0АИР63А60,1886032
ВО-13-284-10/30-5-0,18-100010302700–480061…3749…0АИР63А60,1886032
ВО-13-284-10/35-5-0,18-100010353300–540062…4745…0АИР63А60,1886032
ВО-13-284-12к/17-5-0,18-100012171200–250075…1971…0АИР63А60,1886030
ВО-13-284-12к/20-5-0,18-100012201500–310082…2975…0АИР63А60,1886030
ВО-13-284-12к/25-5-0,18-100012251900–370091…4480…0АИР63А60,1886030
ВО-13-284-12к/30-5-0,18-100012302400–440095…5776…0АИР63А60,1886030
ВО-13-284-12к/35-5-0,18-100012352900–4800105…7279…0АИР63А60,1886030
ВО-13-284-4/15-5-0,18-1000415900–290031…1330…0АИР63А60,1886030
ВО-13-284-4/20-5-0,18-10004201300–320033…1630…0АИР63А60,1886030
ВО-13-284-4/25-5-0,18-10004251400–350036…1933…0АИР63А60,1886030
ВО-13-284-4/30-5-0,18-10004302100–400038…2631…0АИР63А60,1886030
ВО-13-284-4/35-5-0,18-10004352900–460040…3427…0АИР63А60,1886030
ВО-13-284-6/15-5-0,18-10006151100–320041…1639…0АИР63А60,1886030
ВО-13-284-6/20-5-0,18-10006201400–370044…2141…0АИР63А60,1886030
ВО-13-284-6/25-5-0,18-10006251600–400047…2543…0АИР63А60,1886030
ВО-13-284-6/30-5-0,18-10006302400–450053…3244…0АИР63А60,1886030
ВО-13-284-6/35-5-0,18-10006352900–500054…3941…0АИР63А60,1886030
ВО-13-284-8/15-5-0,18-10008151300–330045…1842…0АИР63А60,1886032
ВО-13-284-8/20-5-0,18-10008201600–380049…2345…0АИР63А60,1886032
ВО-13-284-8/25-5-0,18-10008251800–410055…2850…0АИР63А60,1886032
ВО-13-284-8/30-5-0,18-10008302500–460059…3449…0АИР63А60,1886032
ВО-13-284-8/35-5-0,18-10008353100–510060…4245…0АИР63А60,1886032
ВО-13-284-12к/40-5-0,25-100012403400–5300110…8874…0АИР63В60,2586032

Расшифровка обозначения

ВО-13-284-12к/35-5-0,75-1500

ВО-13-284тип вентилятора
Z/αчисло лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, °
№номер вентилятора = диаметр колеса в дм
Nустановленная мощность двигателя, кВт
nсинхронная частота вращения, мин⁻¹

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры ВО-13-284 — Осевой вентилятор ВО-13-284 №5
Габаритные и присоединительные размеры ВО-13-284
Спрямляющий аппарат ВО-13-284-СА — Осевой вентилятор ВО-13-284 №5
Спрямляющий аппарат ВО-13-284-СА

Габаритные и присоединительные размеры ВО-13-284, мм

№ ВОhэдDD1dLL1maxL2lbd1BHH1n
563…8050554012285380225303801557531060016
590…13250554012385580325303801557531060016

Габаритные и присоединительные размеры ВО-13-284-СА, мм

№ ВОDD1D2dDвтLnАппарат спрямляющий ВО-13-284-СА
5505540575123008016

Конструкция и особенности

  • Низкого и среднего давления
  • Количество лопаток – 12; (аэродинамическая схема аналог К.06)
  • Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
  • Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
  • Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума

Назначение и исполнения

  • Общего назначения — без обозначения
  • По типу крепления: 01 (на фланцах); 02 (на опоре)
  • По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)

Условия эксплуатации

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.

Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.

По запросу производим сейсмостойкие вентиляторы ВО-13-284.

Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.

Где применяется

  • Приточные и вытяжные системы производственных цехов, складов, паркингов
  • Вентиляция и кондиционирование общественных и административных зданий
  • Воздушное отопление, сушильные и технологические установки
  • Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов

Как подобрать

  • Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
  • Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
  • При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
  • Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
  • Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера

Смотрите также

Все номера ВО-13-284ВО-14-320ВО-13-284-ДУВКО-13-284Аксессуары: стаканы, вставки, виброизоляторы

Важно знать

Перемещаемая среда

Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.

Сейсмостойкое и специальные исполнения

По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.

Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
