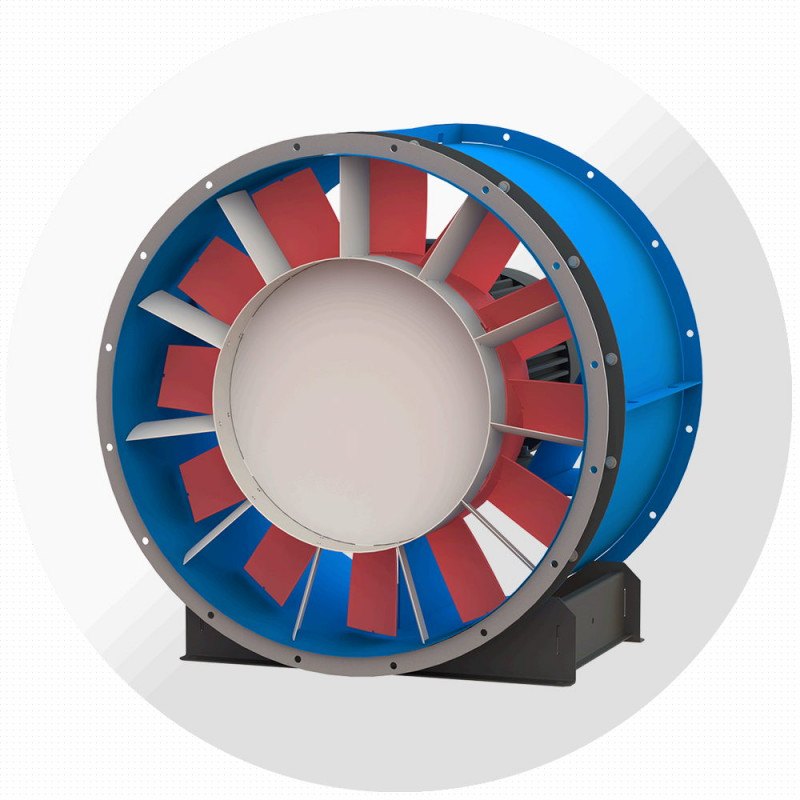

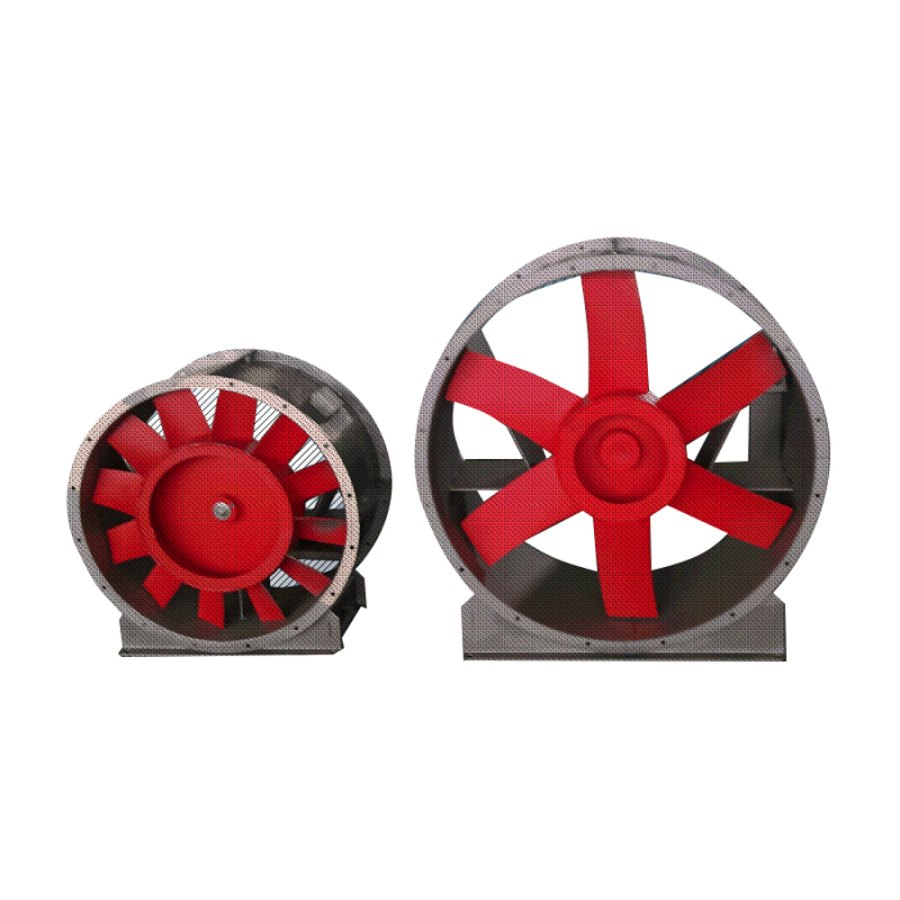

Осевой вентилятор ВО-13-284 №4, Ø400 мм
⚙️ Подбор и заказ
Характеристики
Описание
Осевой вентилятор ВО-13-284 №4 — осевой вентилятор низкого и среднего давления завода «Виктория» (Москва). Номер 4: диаметр рабочего колеса 400 мм. В каталоге завода 39 исполнений по двигателю: производительность от 900 до 8100 м³/ч, полное давление до 375 Па, мощность 0,12–1,1 кВт.
Применяется в системах приточной и вытяжной вентиляции, кондиционирования и воздушного отопления зданий любого назначения; заменяет вентиляторы В-06-300, ВО-12-303, ВО-25-188 и ВО-30-160.
Исполнения по электродвигателю
Q и давление даны для границ рабочего участка характеристики: первое значение давления соответствует минимальному расходу, второе — максимальному. Данные каталога завода.
3000 мин⁻¹ — 17 исполнений
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-4/15-4-0,37-3000 | 4 | 15 | 1500–4600 | 192…8 | 184 | — | 0,37 | 2730 | 20 |
| ВО-13-284-4/20-4-0,37-3000 | 4 | 20 | 2100–5100 | 202…10 | 185 | — | 0,37 | 2730 | 20 |
| ВО-13-284-4/25-4-0,37-3000 | 4 | 25 | 2300–5600 | 225…12 | 205 | — | 0,37 | 2730 | 20 |
| ВО-13-284-6/15-4-0,37-3000 | 6 | 15 | 1800–5100 | 252…9 | 239 | — | 0,37 | 2730 | 20 |
| ВО-13-284-10/15-4-0,55-3000 | 10 | 15 | 2200–5600 | 289…12 | — | 0,55 | 2730 | 21 | |
| ВО-13-284-10/20-4-0,55-3000 | 10 | 20 | 2800–6300 | 318…157 | 287…0 | АИР63В2 | 0,55 | 2730 | 21 |
| ВО-13-284-4/30-4-0,55-3000 | 4 | 30 | 3300–6300 | 235…16 | 191 | — | 0,55 | 2730 | 20 |
| ВО-13-284-6/20-4-0,55-3000 | 6 | 20 | 2200–5900 | 272…13 | 253…1 | — | 0,55 | 2730 | 20 |
| ВО-13-284-8/20-4-0,55-3000 | 8 | 20 | 2600–6100 | 305…14 | 279 | — | 0,55 | 2730 | — |
| ВО-13-284-10/25-4-0,75-3000 | 10 | 25 | 3000–6900 | 350…185 | 315…0 | АИР71А2 | 0,75 | 2820 | 24 |
| ВО-13-284-4/35-4-0,75-3000 | 4 | 35 | 4600–7300 | 249…20 | 170…1 | — | 0,75 | 2820 | 24 |
| ВО-13-284-6/30-4-0,75-3000 | 6 | 30 | 3800–7100 | 326…19 | 270 | — | 0,75 | 2820 | 23 |
| ВО-13-284-8/25-4-0,75-3000 | 8 | 25 | 2800–6600 | 338…17 | 308 | — | 0,75 | 2820 | 23 |
| ВО-13-284-10/30-4-1,1-3000 | 10 | 30 | 4300–7600 | 375…227 | АИР71В2 | 1,1 | 2810 | 24 | |
| ВО-13-284-6/35-4-1,1-3000 | 6 | 35 | 4700–7900 | 335…24 | 252 | — | 1,1 | 2810 | 23 |
| ВО-13-284-8/30-4-1,1-3000 | 8 | 30 | 4100–7300 | 363…21 | 301 | — | 1,1 | 2810 | 24 |
| ВО-13-284-8/35-4-1,1-3000 | 8 | 35 | 4900–8100 | 371…260 | 281…0 | АИР71В2 | 1,1 | 2810 | 24 |
1500 мин⁻¹ — 22 исполнения
| Обозначение | Лопаток | Угол, ° | Q, м³/ч | Pv, Па | Psv, Па | Двигатель | N, кВт | n, мин⁻¹ | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| ВО-13-284-10/15-4-0,12-1500 | 10 | 15 | 1100–2800 | 70…29 | 66…0 | АИР56А4 | 0,12 | 1350 | 17 |
| ВО-13-284-10/25-4-0,12-1500 | 10 | 25 | 1500–3400 | 85…45 | 77…0 | АИР56А4 | 0,12 | 1350 | 17 |
| ВО-13-284-10/30-4-0,12-1500 | 10 | 30 | 2100–3800 | 91…55 | 74…0 | АИР56А4 | 0,12 | 1350 | 17 |
| ВО-13-284-12к/17-4-0,12-1500 | 12 | 17 | 900–1900 | 115…27 | 109…0 | АИР56А4 | 0,12 | 1350 | 16 |
| ВО-13-284-12к/20-4-0,12-1500 | 12 | 20 | 1100–2400 | 124…43 | 115…0 | АИР56А4 | 0,12 | 1350 | 16 |
| ВО-13-284-4/20-4-0,12-1500 | 4 | 20 | 1000–2500 | 49…25 | 45…0 | АИР56А4 | 0,12 | 1350 | 16 |
| ВО-13-284-4/25-4-0,12-1500 | 4 | 25 | 1100–2800 | 55…29 | 50…0 | АИР56А4 | 0,12 | 1350 | 16 |
| ВО-13-284-4/30-4-0,12-1500 | 4 | 30 | 1600–3100 | 57…39 | 46…0 | АИР56А4 | 0,12 | 1350 | 16 |
| ВО-13-284-6/15-4-0,12-1500 | 6 | 15 | 900–2500 | 61…24 | 58…0 | АИР56А4 | 0,12 | 1350 | 18 |
| ВО-13-284-6/20-4-0,12-1500 | 6 | 20 | 1100–2900 | 66…32 | 62…0 | АИР56А4 | 0,12 | 1350 | 18 |
| ВО-13-284-6/25-4-0,12-1500 | 6 | 25 | 1300–3100 | 71…38 | 65…0 | АИР56А4 | 0,12 | 1350 | 18 |
| ВО-13-284-6/30-4-0,12-1500 | 6 | 30 | 1900–3500 | 79…48 | 66…0 | АИР56А4 | 0,12 | 1350 | 18 |
| ВО-13-284-8/15-4-0,12-1500 | 8 | 15 | 1000–2600 | 67…27 | 63…0 | АИР56А4 | 0,12 | 1350 | 17 |
| ВО-13-284-8/20-4-0,12-1500 | 8 | 20 | 1300–3000 | 74…35 | 68…0 | АИР56А4 | 0,12 | 1350 | 17 |
| ВО-13-284-8/25-4-0,12-1500 | 8 | 25 | 1400–3300 | 82…42 | 75…0 | АИР56А4 | 0,12 | 1350 | 17 |
| ВО-13-284-8/30-4-0,12-1500 | 8 | 30 | 2000–3600 | 88…51 | 73…0 | АИР56А4 | 0,12 | 1350 | 17 |
| ВО-13-284-10/35-4-0,18-1500 | 10 | 35 | 2600–4300 | 93…70 | 68…0 | АИР56В4 | 0,18 | 1350 | 17 |
| ВО-13-284-12к/25-4-0,18-1500 | 12 | 25 | 1500–2900 | 133…64 | 117…0 | АИР56В4 | 0,18 | 1350 | 16 |
| ВО-13-284-12к/30-4-0,18-1500 | 12 | 30 | 1900–3400 | 144…89 | 116…0 | АИР56В4 | 0,18 | 1350 | 16 |
| ВО-13-284-12к/35-4-0,25-1500 | 12 | 35 | 2300–3700 | 154…105 | 113…0 | АИР63А4 | 0,25 | 1350 | 20 |
| ВО-13-284-12к/40-4-0,37-1500 | 12 | 40 | 2600–4200 | 164…132 | 113…0 | АИР63В4 | 0,37 | 1350 | 20 |
| ВО-13-284-12к/45-4-0,37-1500 | 12 | 45 | 3000–4400 | 172…151 | 106…0 | АИР63В4 | 0,37 | 1350 | 20 |
Расшифровка обозначения
ВО-13-284-10/30-4-0,12-1500
| ВО-13-284 | тип вентилятора |
| Z/α | число лопаток (4, 6, 8, 10 — схема ОВ121; 12к — схема К.06) и угол их установки, ° |
| № | номер вентилятора = диаметр колеса в дм |
| N | установленная мощность двигателя, кВт |
| n | синхронная частота вращения, мин⁻¹ |

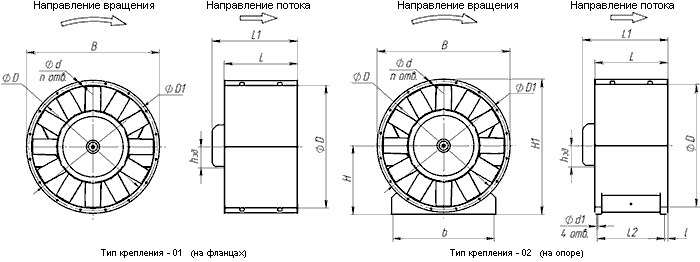

Габаритные и присоединительные размеры
Габаритные и присоединительные размеры ВО-13-284, мм
| № ВО | hэд | D | D1 | d | L | L1max | L2 | l | b | d1 | B | H | H1 | n |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | 56…71 | 405 | 440 | 10 | 245 | 380 | 185 | 30 | 260 | 15 | 475 | 250 | 490 | 8 |
| 4 | 80…100 | 405 | 440 | 10 | 345 | 425 | 285 | 30 | 260 | 15 | 475 | 250 | 490 | 8 |
Габаритные и присоединительные размеры ВО-13-284-СА, мм
| № ВО | D | D1 | D2 | d | Dвт | L | n | Аппарат спрямляющий ВО-13-284-СА |
|---|---|---|---|---|---|---|---|---|
| 4 | 405 | 440 | 475 | 10 | 240 | 80 | 8 |
Конструкция и особенности
- Низкого и среднего давления
- Количество лопаток – 12; (аэродинамическая схема аналог К.06)
- Количество лопаток – 4, 6, 8 или 10 (аэродинамическая схема аналог ОВ121)
- Надежный корпус: основой служит цилиндрическая обечайка из листового металла с фланцами для легкого соединения с круглыми воздуховодами
- Гибкость монтажа: подключение к вентиляционным магистралям может осуществляться непосредственно, с уплотнительной лентой, или через гибкие вставки соответствующего типоразмера для снижения вибрации и шума
Назначение и исполнения
- Общего назначения — без обозначения
- По типу крепления: 01 (на фланцах); 02 (на опоре)
- По направлению потока: 01 (от колеса к двигателю) (выполняется по спецзаказу); 02 (от двигателя к колесу) (выполняется по умолчанию без обозначения)
Условия эксплуатации
Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей.
Вентиляторы могут эксплуатироваться в условиях умеренного (У); умеренного и холодного (УХЛ) и тропического (Т) климата 2-й и 3-й категории размещения по ГОСТ 15150-69. При защите электродвигателя от прямого воздействия солнечного излучения и атмосферных осадков для умеренного климата – 1-я категория размещения. Среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с.
По запросу производим сейсмостойкие вентиляторы ВО-13-284.
Осевые вентиляторы ВО-13-284 представляют собой решение для организации принудительного воздухообмена в самых разнообразных системах. Они находят широкое применение в канальных вентиляционных сетях, обеспечивая как подачу свежего, так и удаление отработанного воздуха. Их функциональность не ограничивается стандартной вентиляцией: эти устройства могут эффективно интегрироваться в системы противодымной вентиляции, воздушного отопления, кондиционирования и выполнять прочие санитарно-гигиенические задачи, при условии соблюдения установленных производителем эксплуатационных норм.
Где применяется
- Приточные и вытяжные системы производственных цехов, складов, паркингов
- Вентиляция и кондиционирование общественных и административных зданий
- Воздушное отопление, сушильные и технологические установки
- Замена устаревших осевых вентиляторов В-06-300 и ВО-12-303 без переделки воздуховодов
Как подобрать
- Определите требуемый расход воздуха и потери давления в сети — рабочая точка должна лежать внутри диапазона выбранного исполнения
- Закладывайте запас 10–15 % по давлению: осевые вентиляторы чувствительны к росту сопротивления сети
- При одинаковом расходе исполнение на 1500 мин⁻¹ тише, чем на 3000 мин⁻¹ — для общественных зданий берите меньшие обороты и больший номер
- Крепление 01 (на фланцах) — для установки в канал, 02 (на опоре) — на раму или фундамент
- Для снижения вибрации ставьте гибкие вставки и виброизоляторы того же номера
Смотрите также
Важно знать
Перемещаемая среда — воздух и невзрывоопасные газовоздушные смеси без липких веществ и волокнистых материалов, с запылённостью не более 100 мг/м³. Для взрывоопасных сред завод выпускает отдельные взрывозащищённые исполнения — уточняйте при заказе.
По запросу завод изготавливает сейсмостойкие вентиляторы ВО-13-284, исполнения для холодного и тропического климата, с двигателями под частотное регулирование.
Цена — по запросу. Она зависит от двигателя, исполнения и климатики. Пришлите расход, давление и условия работы — подберём номер и двигатель, подготовим коммерческое предложение с чертежом. Поставка с завода «Виктория», доставка по России.
