Рама монтажная МРП

Рама монтажная МРП — закладной элемент, через который клапаны и другие узлы вентиляционной системы крепятся к стеновому или потолочному перекрытию. Рама принимает на себя вес изделия и задаёт геометрию проёма.

Технические характеристики

Конструкция

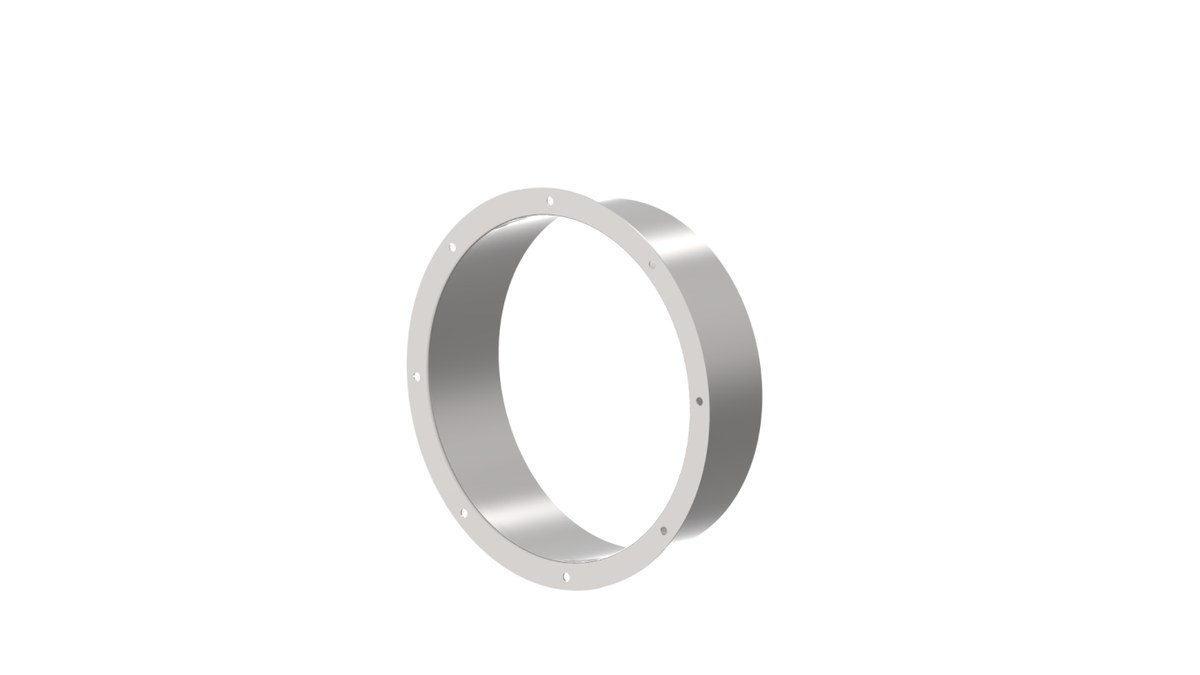

Рама изготавливается прямоугольного и круглого сечения и подбирается под присоединительные размеры канального элемента. Типоразмерный ряд охватывает габариты от 100х100 до 2000х1400 мм с шагом 5 мм, поэтому раму можно заказать точно под сечение воздуховода или корпус клапана.

Материал исполнения выбирается по условиям эксплуатации: оцинкованная сталь, углеродистая сталь с защитным порошковым покрытием (исполнение С) или нержавеющая сталь. Порошковое покрытие применяют там, где рама остаётся в зоне влажности, нержавеющую сталь — в агрессивных и коррозионных средах.

Принцип работы

Рама закладывается в строительную конструкцию до чистовой отделки и служит ответной частью для канального элемента. Рекомендуемый размер стенового проёма при монтаже рамы составляет (А+20)х(В+20) мм — этот зазор нужен для выверки положения рамы и последующей заделки. После заделки клапан или другой узел крепится уже к раме, а не к стене.

Исполнения и обозначения

Как подобрать

• Присоединительные размеры и форма сечения канального элемента (прямоугольная или круглая)
• Габариты А и В в пределах ряда от 100х100 до 2000х1400 мм с шагом 5 мм
• Материал исполнения по условиям среды: оцинкованная сталь, сталь с порошковым покрытием, нержавеющая сталь
• Толщина и материал строительной конструкции, в которую закладывается рама
• Тип оборудования, которое будет крепиться к раме (например, клапан канального типа)

Монтаж и обслуживание

• Раму устанавливают в проём размером (А+20)х(В+20) мм и выверяют по уровню до заделки
• Зазор между рамой и конструкцией заполняют по проекту, не допуская перекоса корпуса рамы
• Крепёж рамы к перекрытию рассчитывают по массе присоединяемого узла с учётом динамических нагрузок
• Перед установкой клапана проверяют плоскостность рамы: перекос рамы приводит к заклиниванию лопаток
• Лакокрасочное и цинковое покрытие при монтаже не повреждают, задиры восстанавливают до заделки

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
