Клапан утепленный тамбурный ГЕРМИКх2П

Клапан утеплённый тамбурный ГЕРМИКх2П обеспечивает пассивную теплоизоляцию обслуживаемого объёма в условиях относительно высоких перепадов давлений. Это тамбурный клапан с двумя перпендикулярно расположенными группами лопаток.

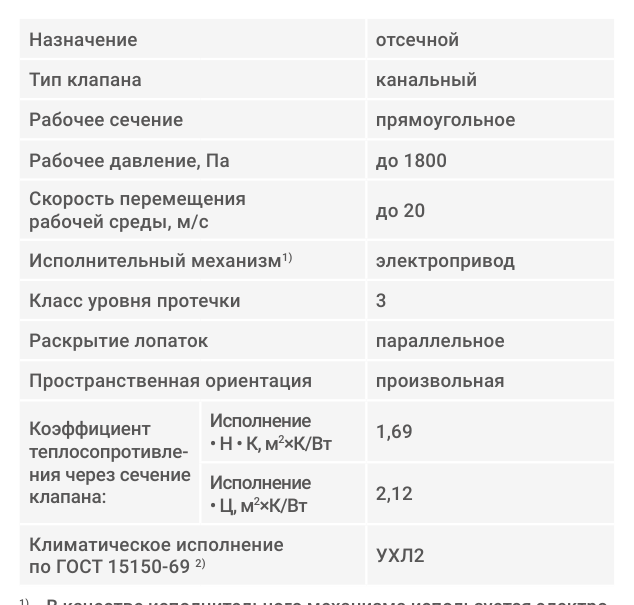

Технические характеристики

Конструкция

Клапан состоит из двух перпендикулярно ориентированных лопаточных секций ГЕРМИК-П, разделённых специальной термоизолирующей проставкой с болтовым соединением. За счёт сдвоенной конструкции длина корпуса увеличена до 340 мм. Разделительная проставка исключает передачу холода по металлу от наружной секции к внутренней.

Каждая секция имеет коробчатый корпус из оцинкованной стали (исполнения Н и Ц) или нержавеющей стали (исполнение К). Лопатки выполнены из алюминиевого профиля в исполнениях Н и К либо из стального оцинкованного профиля в новом исполнении Ц. Благодаря двойному ряду лопаток клапан имеет более высокий класс протечки в закрытом состоянии, чем однорядный ГЕРМИК.

Принцип работы

Две группы лопаток, установленные перпендикулярно друг другу и разделённые термоизолирующей проставкой, работают как воздушный тамбур: между закрытыми секциями образуется запертая воздушная полость, которая резко снижает теплопередачу и утечки. Перпендикулярная ориентация рядов дополнительно перекрывает прямые пути перетока воздуха при высоком перепаде давления.

Исполнения и обозначения

Как подобрать

• Требуемый класс плотности в закрытом состоянии и допустимая протечка
• Рабочий перепад давления на клапане
• Требования к теплоизоляции обслуживаемого объёма и риск промерзания
• Исполнение по среде и материалу лопаток: Н, Ц или К
• Располагаемая длина участка с учётом увеличенной до 340 мм длины корпуса

Монтаж и обслуживание

• Под клапан резервируют участок длиной не менее 340 мм по ходу воздуховода
• Секции соединены болтами через термоизолирующую проставку — её при монтаже не сжимают и не шунтируют металлом
• Корпус устанавливают без перекосов, иначе нарушится смыкание лопаток обеих секций
• Привода обеих секций заводят в схему автоматики с контролем согласованного положения
• Периодически проверяют плотность закрытия каждой секции, состояние уплотнений и затяжку болтов проставки

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.

Документы и поставка

• Технический лист из каталога завода — скачать PDF.
• Паспорт изделия и руководство по эксплуатации передаются вместе с оборудованием.
• Изготовление под заказ, специальные требования согласовываются по бланк-заказу.
• Отгрузка по всей России, документы для проекта высылаем по запросу.
