Отопительные агрегаты АВО

Отопительный агрегат АВО-К-МОРЕ — тепловентилятор для воздушного отопления общесудовых помещений и машинных отделений. Применяется на кораблях, судах и плавсредствах, стационарных морских платформах и на объектах строительства в прибрежных зонах.

Технические характеристики

Конструкция

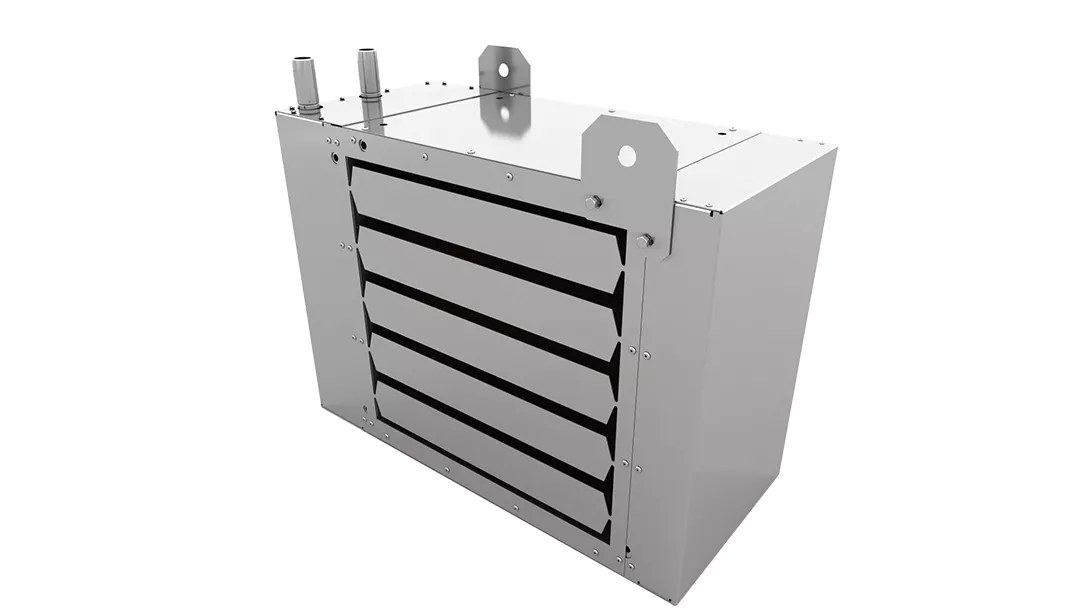

Агрегат имеет блочную конструкцию: прямоугольный корпус, внутри которого размещён трубчато-оребрённый теплообменник. Фронтальная часть корпуса оснащена решёткой с регулируемыми направляющими, с тыльной стороны установлен компактный осевой вентилятор.

Материальное исполнение зависит от условий эксплуатации и требований заказа, конструкция может выполняться из нержавеющей стали. Дополнительно поставляются кронштейны для крепления к стеновым конструкциям и переборке, а также ответные фланцы по теплоносителю.

Принцип работы

Агрегат работает по принципу рециркуляции: вентилятор прогоняет воздух помещения через теплообменник и через наружную решётку с регулируемыми направляющими подаёт нагретый поток обратно в помещение. Направление струи задают положением направляющих, распределяя теплоту по обслуживаемому объёму.

Исполнения и обозначения

Как подобрать

• Требуемая тепловая мощность на обслуживаемое помещение
• Параметры теплоносителя: температурный график и давление
• Материальное исполнение по коррозионным условиям эксплуатации
• Место установки и способ крепления: переборка или стеновая конструкция
• Требуемая дальнобойность струи и направление раздачи

Монтаж и обслуживание

• Агрегат крепят к переборке или стене на кронштейнах, рассчитанных на массу изделия
• Перед фронтальной решёткой оставляют свободную зону для развития струи
• Подводку теплоносителя выполняют через ответные фланцы с запорной арматурой
• Направляющие решётки настраивают после пуска, по фактическому распределению температур
• Оребрение теплообменника периодически очищают: загрязнение снижает мощность

Чертежи и таблицы

Нажмите на изображение, чтобы открыть в полном размере. Данные приведены из каталога завода.
