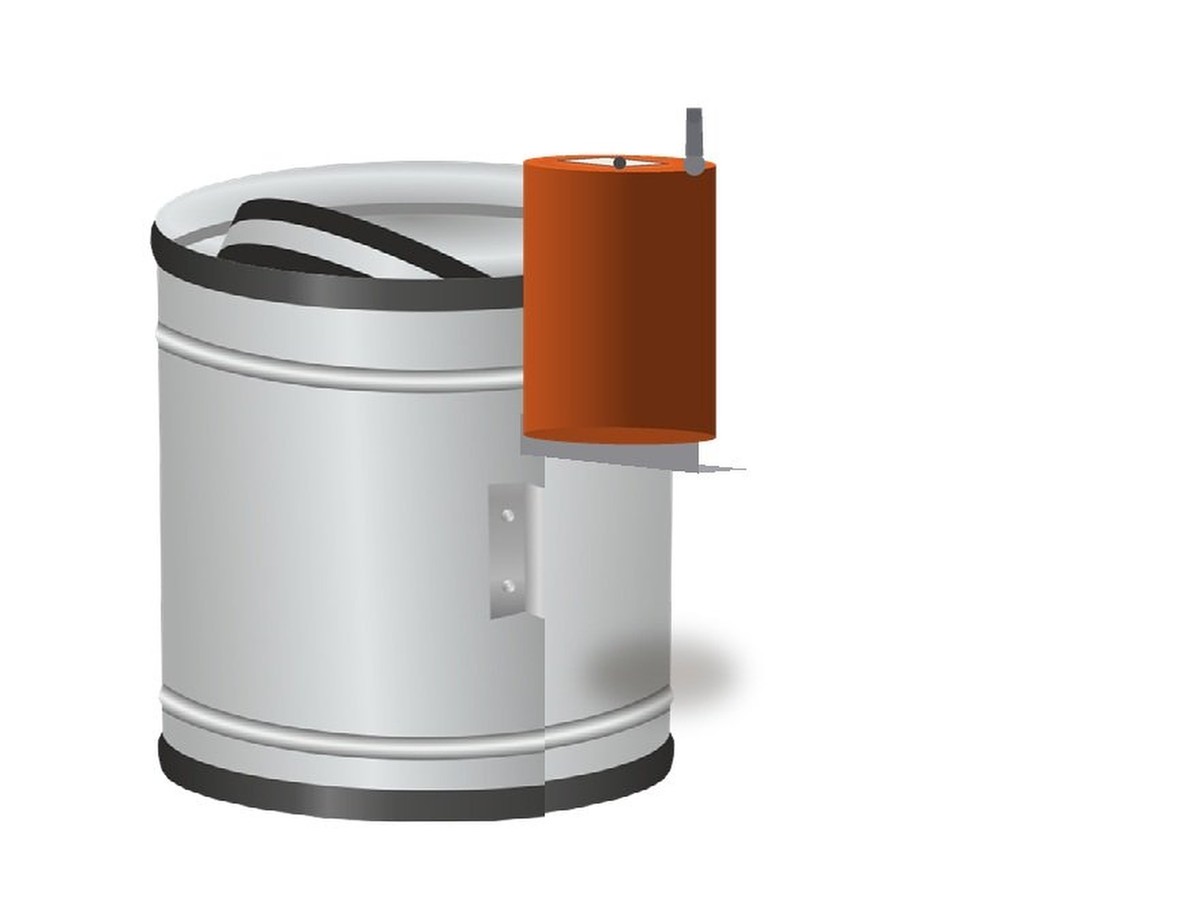

Клапан противопожарный ПРОК-90(120)-НО-ВЗ

Огнезадерживающий клапан устанавливается в системах общеобменной вентиляции на пересечении противопожарных преград. В дежурном режиме открыт и пропускает воздух, при пожаре закрывается по сигналу и отсекает воздуховод, не давая огню и дыму распространяться по зданию.

Как работает

В дежурном режиме заслонка открыта. По сигналу системы пожарной автоматики или при срабатывании терморазмыкающего устройства привод закрывает заслонку, и воздуховод отсекается. Привод с возвратной пружиной переводит заслонку в закрытое положение и при исчезновении питания.

Конструкция и материалы

• корпус круглого сечения из оцинкованной стали 1 мм длиной 300 мм;
• одна или несколько огнеупорных заслонок из негорючих минеральных материалов;
• привод расположен снаружи корпуса;
• уплотнение — противопожарная термоактивная лента, срабатывает при температуре свыше 140 °C.

Расшифровка обозначения

Синим отмечено исполнение этой модели.

Что это даёт

Где применяется

Нормально открытые клапаны применяются в системах общеобменной вентиляции, кондиционирования и воздушного отопления в целях предотвращения проникновения по воздуховодам в помещения огня, продуктов горения (дыма) во время пожара, а также в приточных и вытяжных системах помещений, защищаемых установками газового, аэрозольного или порошкового пожаротушения. Устанавливать клапаны следует в проемах, ограждающих строительных конструкций, с нормируемыми пределами огнестойкости или с любой стороны указанных конструкций, обеспечивая предел огнестойкости воздуховода на участке от поверхности ограждающей конструкции до заслонки клапана, равный нормируемому пределу огнестойкости этой конструкции (Согласно пункта 6.11 Свода Правил 7.13130.2013 «Отопление, вентиляция и кондиционирование. Противопожарные требования»). Клапаны сертифицированы в соответствии с требованиями технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» (ТР ЕАЭС 043/2017).

Как подобрать и смонтировать

Клапан монтируется в разрыв круглого воздуховода на ниппельном или фланцевом соединении и сохраняет работоспособность при любой пространственной ориентации. Привод размещается снаружи корпуса, к нему нужен доступ для обслуживания.

Технические характеристики

Вылеты заслонок, площадь рабочего сечения и коэффициент местного сопротивления по типоразмерам.

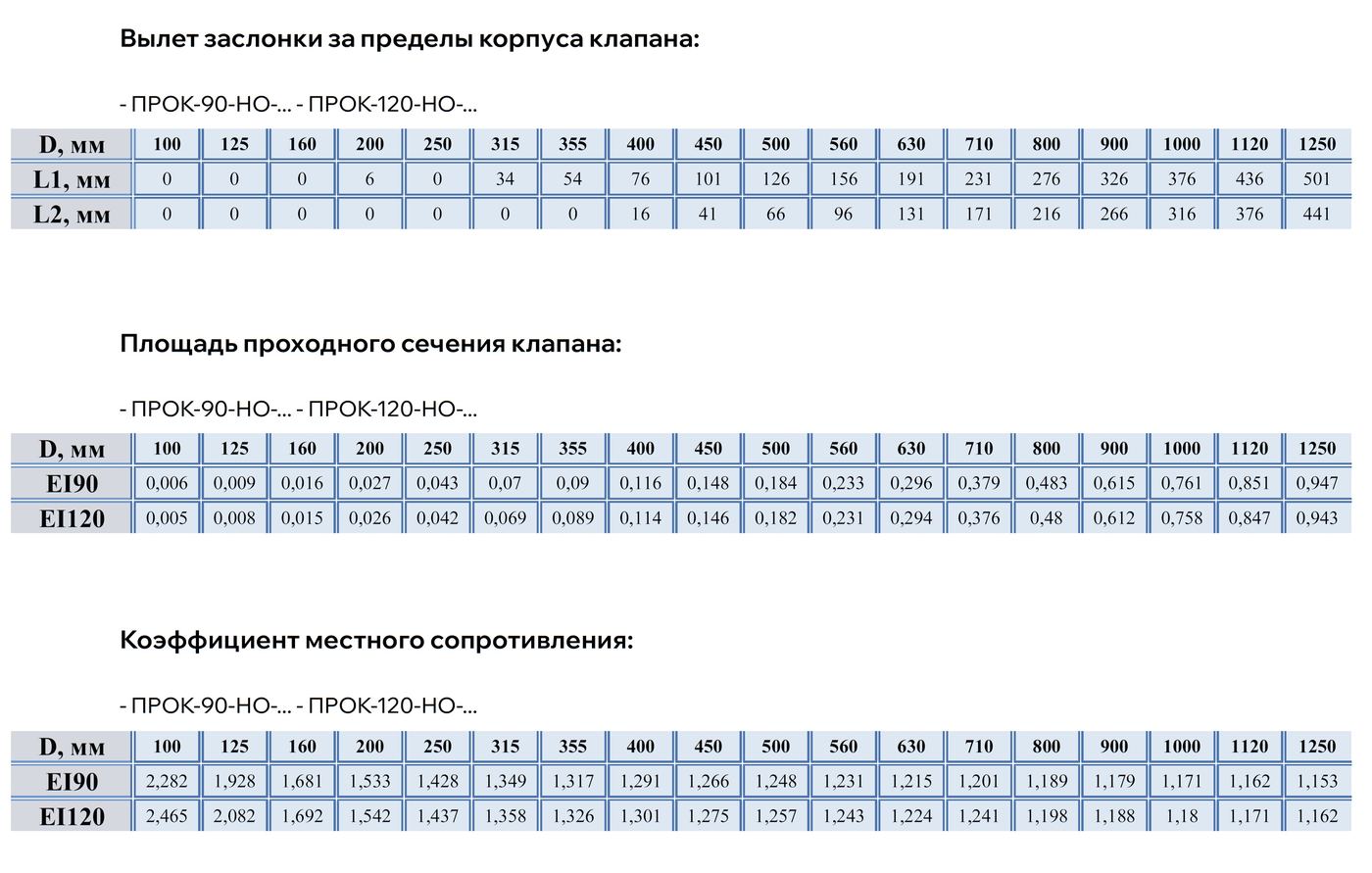

Таблица типоразмеров. Нажмите на изображение, чтобы увеличить.

Чертежи и схемы

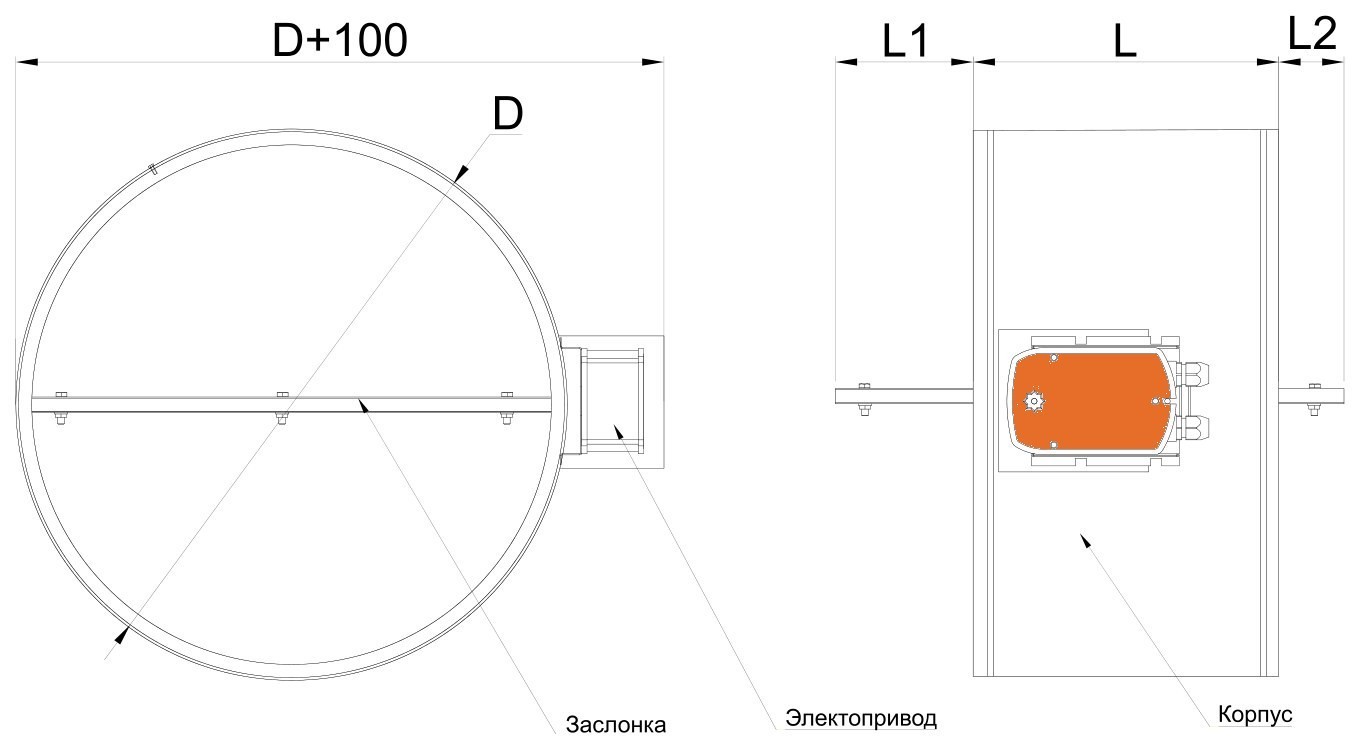

Чертёж клапана. Нажмите на изображение, чтобы увеличить.
