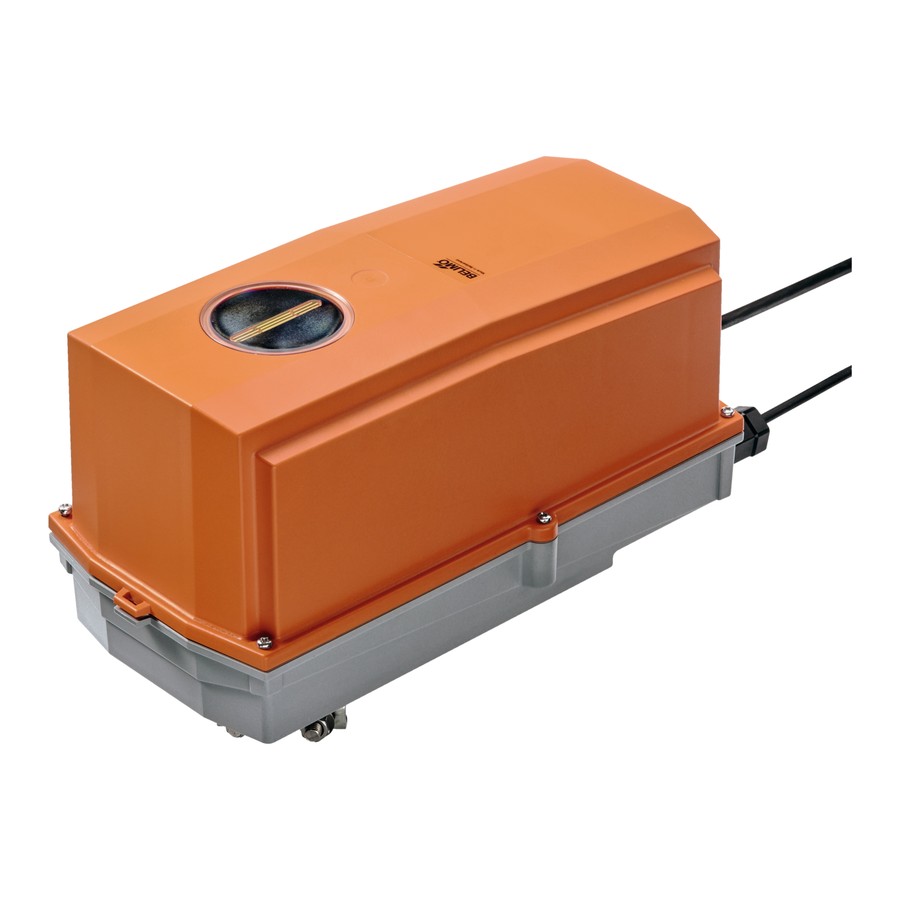

Электропривод Belimo NF24G-SR-S2-L (10 Н·м)

✓ Всегда в наличии / под заказ Доставка по всей России Артикул: NF24G-SR-S2-L

Technical data sheet Belimo (PDF, англ.)Скачать ↓

Отгрузка со склада и под заказсрок подтвердит менеджерГарантия 12 месяцевофициальная, от производителяДокументыпаспорт, сертификаты

Электропривод Belimo NF24G-SR-S2-L (10 Н·м) — привод заслонки в защищённом корпусе IP66/67, 10 Н·м, питание AC/DC 24 В, управление плавное 0/2…10 В.

⚙️ Подбор и заказ

Комментарий к заказу Прикрепить файлы — чертёж, спецификация, фото (можно несколько)

Количество, шт

Оплата и доставка Отсрочка платежа

Конфигурация попадёт в корзину — там можно добавить ещё позиции и отправить весь заказ одним письмом. Цену и срок изготовления подтвердит менеджер в течение 1 часа в рабочее время.

Технические данные

Характеристики

Питание AC/DC 24 В

Площадь заслонки до 2 м²

Всп. переключатели 2 × SPDT

Возврат при отказе питания возвратная пружина

Время хода 150 с / 90°

Управление плавное 0/2…10 В

Крутящий момент 10 Н·м

Назначение Для воздушных клапанов

Тип привода поворотный

Серия NF

Производитель Belimo

Подробно

Описание

Электропривод Belimo NF24G-SR-S2-L (10 Н·м) — привод заслонки в защищённом корпусе IP66/67. Крутящий момент 10 Н·м, площадь заслонки до 2 м². Питание AC/DC 24 В, управление: плавное 0/2…10 В. Возврат в безопасное положение — возвратная пружина.

Крутящий момент10 Н·м

ПитаниеAC/DC 24 В

Управлениеплавное 0/2…10 В

Время хода150 с / 90°

Возврат при отказе питаниявозвратная пружина

Всп. переключатели2 × SPDT

Площадь заслонкидо 2 м²

Степень защитыIP66/67

Как работает

Механизм тот же, что у стандартных поворотных приводов, но в герметичном корпусе IP66/67: подходит для установки на улице и в помещениях с влажной уборкой, конденсатом и пылью. При отказе питания заслонку возвращает встроенная пружина. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.

Что это даёт

Область примененияЗаслонки наружного воздуха, рециркуляции и вытяжки, где при отказе питания клапан обязан вернуться в безопасное положение.

Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.

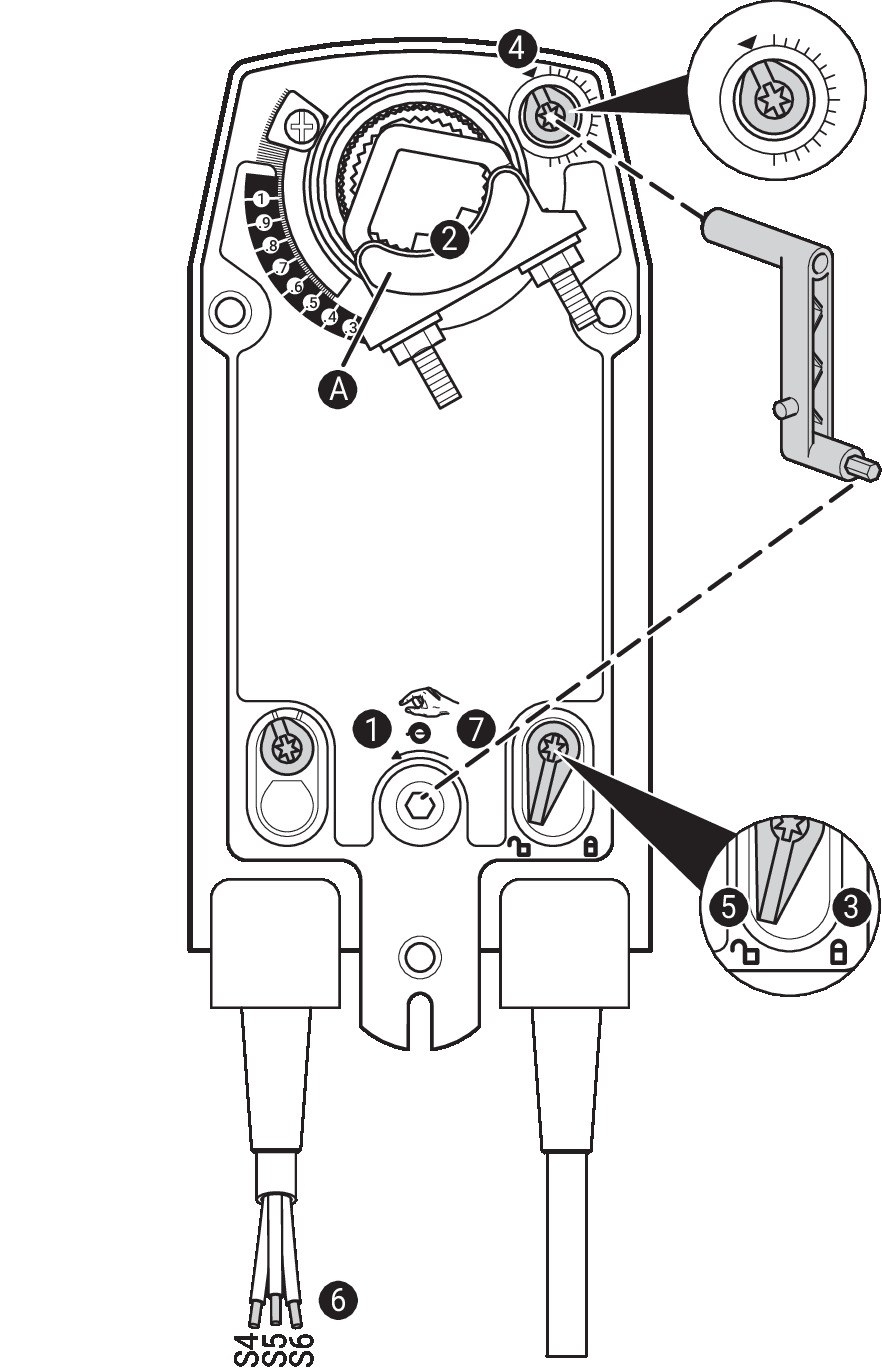

Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.

Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.

Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.

Бесщёточный приводБесщёточный двигатель с электронным управлением обеспечивает постоянное время хода и ресурс без обслуживания.

Технические характеристики

Электрические параметры
Номинальное напряжение	AC/DC 24 В
Частота питания	50/60 Гц
Диапазон напряжения	AC 19,2…28,8 В / DC 21,6…28,8 В
Потребляемая мощность в работе	2,9 Вт
Потребляемая мощность в покое	1,1 Вт
Расчётная мощность для выбора кабеля	4,7 В·А
Вспомогательный переключатель	2×SPDT, 1x 10% / 1x 11…100%
Коммутационная способность всп. переключателя	1 мА…3 А (0,5 А индуктивная), DC 5 В…AC 250 В
Подключение питания / управления	кабель 1 м, 4×0,75 мм², безгалогенный (FRNC)
Подключение всп. переключателя	кабель 1 м, 6×0,75 мм², безгалогенный (FRNC)
Параллельная работа	да (с учётом данных производительности)

Функциональные параметры
Крутящий момент двигателя	10 Н·м
Момент возврата (пружина)	10 Н·м
Диапазон управляющего сигнала Y	2…10 В
Входное сопротивление	100 kΩ
Сигнал обратной связи U	2…10 В
Обратная связь U, нагрузка	макс. 0,5 мА
Точность позиционирования	±5%
Направление движения	переключателем L/R
Направление возврата	L (ccw)
Ручное управление	рукояткой с фиксирующим переключателем
Угол поворота	макс. 95°
Угол поворота, примечание	настраивается от 33 % с шагом 2,5 % (механический упор)
Время хода двигателя	150 с / 90°
Время возврата в безопасное положение	<20 с при -20…50 °C, <60 с при -30 °C
Уровень звуковой мощности, двигатель	40 дБ(А)
Механическое присоединение	универсальный захват вала 12…26,7 мм
Индикация положения	механический, съёмный указатель
Ресурс	не менее 60 000 срабатываний в безопасное положение

Безопасность и условия эксплуатации
Класс защиты IEC/EN	III, безопасное сверхнизкое напряжение (SELV)
Источник питания UL	источник класса 2
Класс защиты всп. переключателя	II, усиленная изоляция
Степень защиты IEC/EN	IP66/67
Степень защиты NEMA/UL	NEMA 4X
Корпус (UL)	UL Enclosure Type 4X
ЭМС	CE по 2014/30/EU
Директива по низковольтному оборудованию	CE по 2014/35/EU
Сертификация IEC/EN	IEC/EN 60730-1 and IEC/EN 60730-2-14
Одобрение UL	cULus по UL60730-1A, UL60730-2-14 and CAN/CSA E60730-1
Тип действия	Type 1.AA.B
Импульсное напряжение питания / управления	0,8 кВ
Импульсное напряжение всп. переключателя	2,5 кВ
Степень загрязнения	4
Влажность окружающей среды	макс. 100 % отн.
Температура окружающей среды	-30…50°C
Температура среды, примечание	−40…50 °C для исполнения со встроенным подогревом
Температура хранения	-40…80°C
Обслуживание	не требует обслуживания

Масса
Масса	4,4 кг

Чертёж и схемы подключения

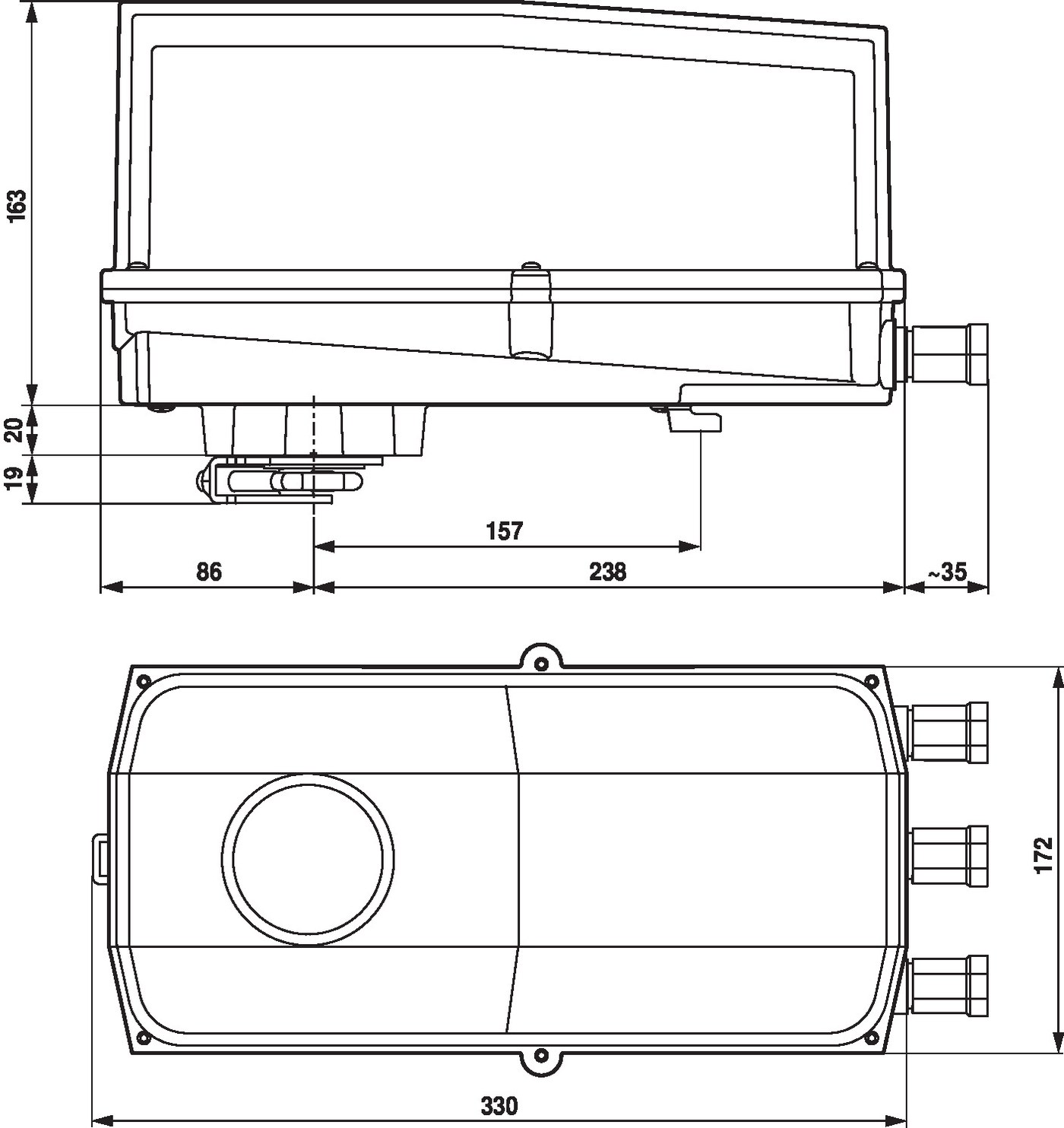

Габаритный чертёж Belimo NF24G-SR-S2-L — Габаритный чертёж, мм

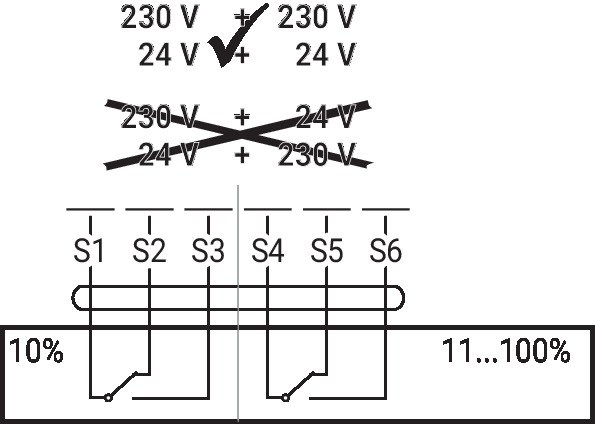

NF24G-SR-S2-L — Вспомогательный переключатель — Вспомогательный переключатель

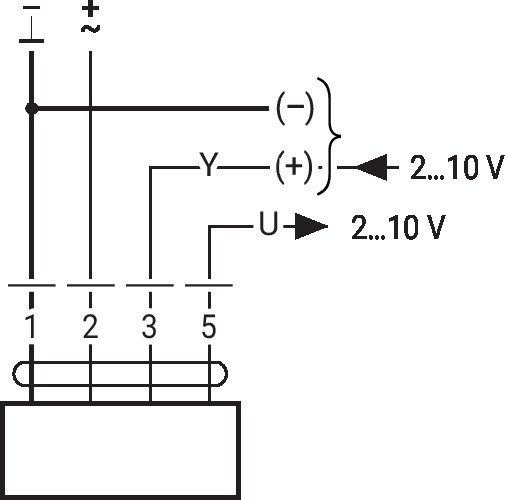

NF24G-SR-S2-L — AC/DC 24 В, плавное — AC/DC 24 В, плавное

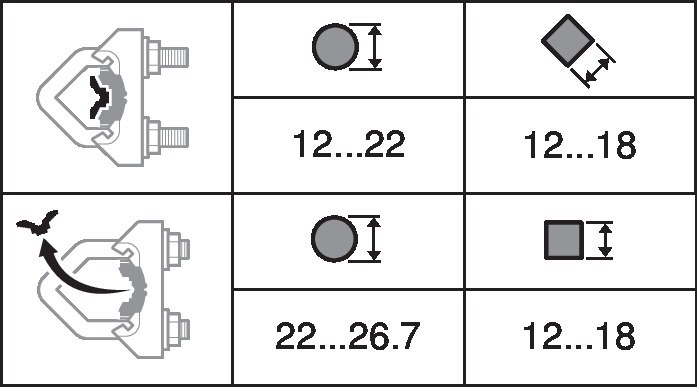

NF24G-SR-S2-L — Диапазон захвата вала — Диапазон захвата вала

Где применяется

заслонки наружной установки, крышные и на фасаде
пищевые производства и помещения с влажной уборкой
промышленные установки с пылью и агрессивной средой

Как подобрать и смонтировать

Момент. 10 Н·м хватает на заслонку площадью примерно до 2 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. AC/DC 24 В. Для 24 В нужен изолирующий трансформатор или блок питания; несколько приводов подключаются параллельно с учётом суммарной мощности.
Управление. плавное 0/2…10 В. Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Вал. универсальный захват вала 12…26,7 мм. Проверьте размер и длину посадочной части вала заслонки.
Безопасное положение. Открыто или закрыто — определяется установкой привода L/R при монтаже; направление возврата проверьте до подключения.
Сигнализация. 2 × SPDT — подключите к входам контроллера для подтверждения положения створок.

Аксессуары

Наименование	Тип
Задатчик положения, настенный монтаж	SGA24
Задатчик положения, встраиваемый	SGE24
Задатчик положения, на панель	SGF24
Задатчик положения, настенный монтаж	CRP24-B1

Важно знать

Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Допускается установка на улице при отсутствии прямого воздействия воды и снега на корпус.

Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
