Технические данные
Характеристики
ПитаниеDC 48…110 В
Площадь заслонкидо 1 м²
Всп. переключателинет
Возврат при отказе питаниянет
Время хода150 с / 90°
Управлениеплавное 0/2…10 В
Крутящий момент5 Н·м
НазначениеДля воздушных клапанов
Тип приводаповоротный
СерияLM
ПроизводительBelimo
Подробно
Описание

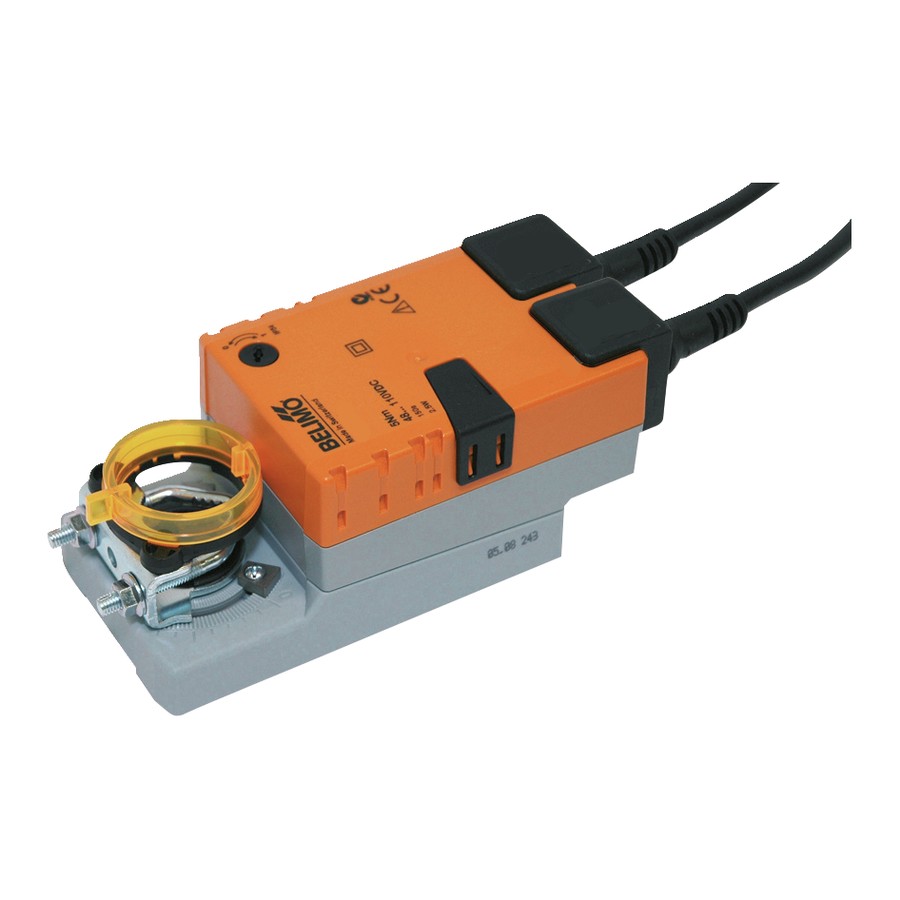

Электропривод Belimo LM72A-SR (5 Н·м) — привод воздушной заслонки без возвратной пружины. Крутящий момент 5 Н·м, площадь заслонки до 1 м². Питание DC 48…110 В, управление: плавное 0/2…10 В.
Крутящий момент5 Н·м
ПитаниеDC 48…110 В
Управлениеплавное 0/2…10 В
Время хода150 с / 90°
Возврат при отказе питаниянет, положение удерживается редуктором
Всп. переключателинет
Площадь заслонкидо 1 м²
Степень защитыIP54
Как работает
Электродвигатель через редуктор поворачивает вал заслонки на угол до 95°; при снятии питания положение удерживается самотормозящимся редуктором, возврата в исходное положение нет. Поэтому такие приводы ставят на регулирующие и запорные заслонки внутри системы, где отказ питания не создаёт аварии. Управляющий сигнал 0/2…10 В задаёт промежуточное положение заслонки, сигнал обратной связи U сообщает фактическое положение контроллеру.
Что это даёт
Режим работыЛогика работы задаётся схемой подключения: открыть/закрыть, трёхпозиционное или плавное управление в зависимости от исполнения.
Простой монтажПривод ставится прямо на вал заслонки универсальным захватом — без кронштейнов и переходников. Защита от проворота обеспечивается штатной скобой.
Ручное управлениеКнопка ручного управления выводит редуктор из зацепления: створки можно повернуть рукой при наладке или отсутствии питания; положение фиксируется.
Регулируемый угол поворотаМеханические упоры ограничивают угол с обеих сторон, поэтому привод точно подстраивается под реальный ход конкретной заслонки.
Защита от перегрузкиПривод останавливается автоматически при достижении упора; концевые выключатели не нужны, перегрузка по моменту не повреждает механизм.
Технические характеристики
Электрические параметры
Номинальное напряжение
DC 48…110 В
Диапазон напряжения
DC 33,6…140 В (EN); DC 33,6…121 В (UL)
Потребляемая мощность в работе
2,5 Вт
Потребляемая мощность в покое
2 Вт
Расчётная мощность для выбора кабеля
2,5 В·А
Подключение питания
кабель 1 м, 2×0,75 мм²
Подключение управления
кабель 1 м, 4×0,75 мм²
Параллельная работа
да (с учётом данных производительности)
Функциональные параметры
Крутящий момент двигателя
5 Н·м
Диапазон управляющего сигнала Y
2…10 В
Входное сопротивление
100 kΩ
Сигнал обратной связи U
2…10 В
Обратная связь U, нагрузка
макс. 1 мА
Точность позиционирования
±5%
Направление движения
переключателем 0/1
Направление движения, примечание
Y = 0 В: при положении переключателя 0 — против часовой, 1 — по часовой
Ручное управление
кнопкой, с фиксацией
Угол поворота
макс. 95°
Угол поворота, примечание
ограничивается с обеих сторон регулируемыми механическими упорами
Время хода двигателя
150 с / 90°
Уровень звуковой мощности, двигатель
35 дБ(А)
Механическое присоединение
универсальный захват вала 6…20 мм
Индикация положения
механический, съёмный указатель
Безопасность и условия эксплуатации
Класс защиты IEC/EN
II, усиленная изоляция
Степень защиты IEC/EN
IP54
Степень защиты NEMA/UL
NEMA 2
Корпус (UL)
UL Enclosure Type 2
ЭМС
CE по 2014/30/EU
Директива по низковольтному оборудованию
CE по 2014/35/EU
Сертификация IEC/EN
IEC/EN 60730-1 and IEC/EN 60730-2-14
Гигиенические испытания
по VDI 6022 ч. 1 / SWKI VA 104-01: допускает очистку и дезинфекцию, низкая эмиссия
Тип действия
Type 1
Импульсное напряжение питания
2,5 кВ
Импульсное напряжение управления
0,8 кВ
Степень загрязнения
3
Влажность окружающей среды
макс. 95 % отн., без конденсации
Температура окружающей среды
-30…50°C
Температура хранения
-40…80°C
Обслуживание
не требует обслуживания
Масса
Масса
0,57 кг
Чертёж и схемы подключения

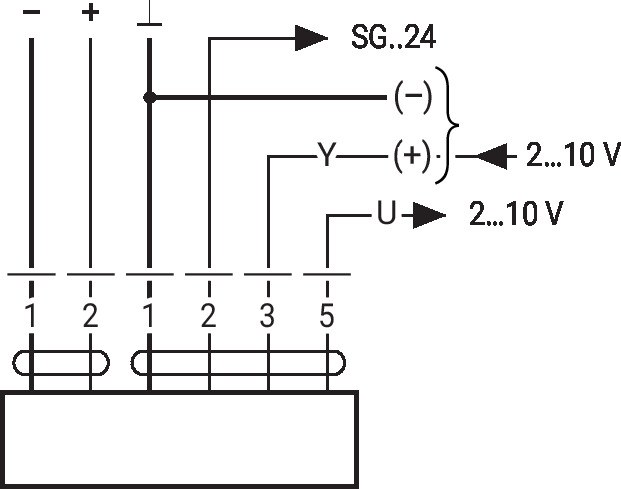

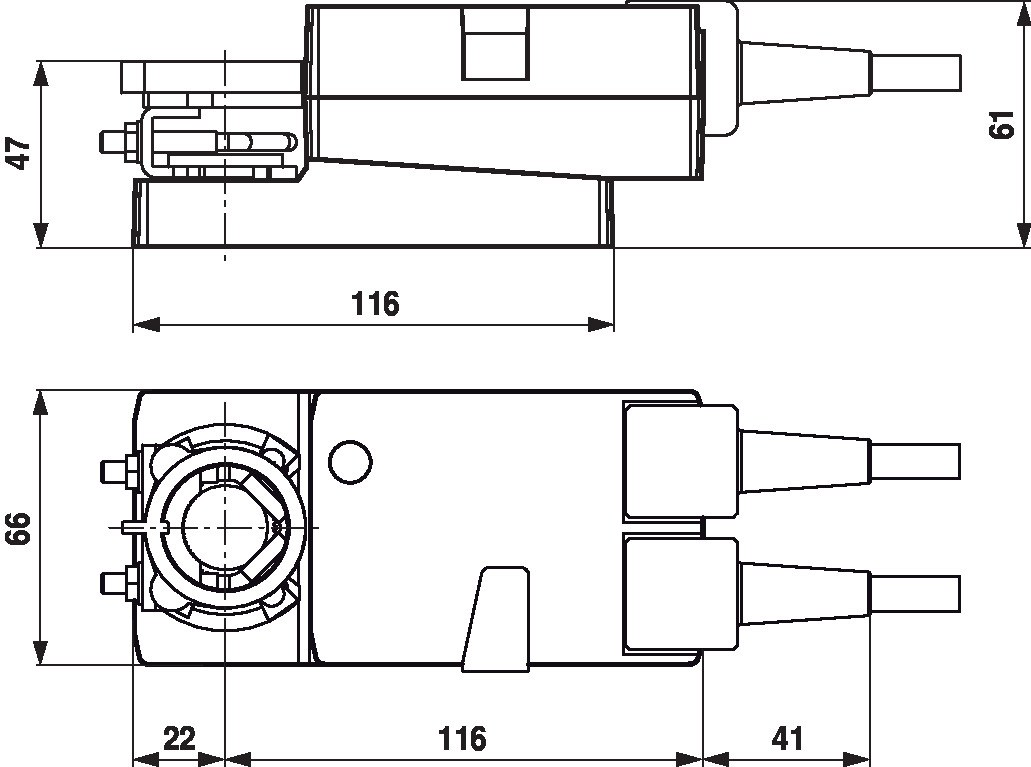

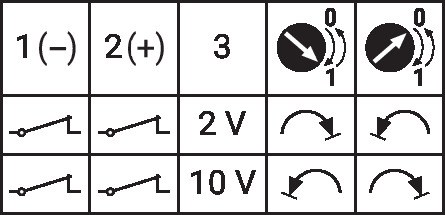

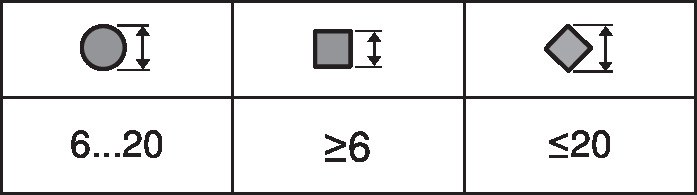

Габаритный чертёж, ммСхема подключенияСхема подключенияДиапазон захвата валаДлина шпинделя
Где применяется
регулирующие и запорные заслонки приточных и вытяжных установок
смесительные и рециркуляционные камеры
зональные заслонки систем с переменным расходом
Как подобрать и смонтировать
Момент. 5 Н·м хватает на заслонку площадью примерно до 1 м² (ориентир Belimo — 5 Н·м на м²). Для заслонок с уплотнением по периметру, наружной установки или при высоком перепаде давления берите запас 25–30 %.
Питание. DC 48…110 В. Подключается к сети напрямую, отдельный источник не нужен.
Управление. плавное 0/2…10 В. Для плавного регулирования контроллер должен выдавать сигнал 0–10 В или 2–10 В.
Вал. универсальный захват вала 6…20 мм. Проверьте размер и длину посадочной части вала заслонки.
Аксессуары
Наименование
Тип
Задатчик положения, настенный монтаж
SGA24
Задатчик положения, встраиваемый
SGE24
Задатчик положения, на панель
SGF24
Задатчик положения, настенный монтаж
CRP24-B1
Удлинитель вала 170 мм ø10 мм для вала заслонки ø6…16 мм
AV6-20
Важно знать
Привод рассчитан на стационарные системы вентиляции и кондиционирования; вскрывать корпус и отсоединять кабель нельзя. Момент и усилие проверяйте по данным производителя заслонки с учётом монтажа и условий обдува. Для наружной установки корпус защищайте от осадков и прямого солнца.
Подбор и заказ. Укажите площадь или размеры заслонки, напряжение и тип управления в блоке «Подбор и заказ» — проверим момент и предложим замену, если этой модели нет в наличии. Подберём аналог по параметрам среди других производителей раздела.
